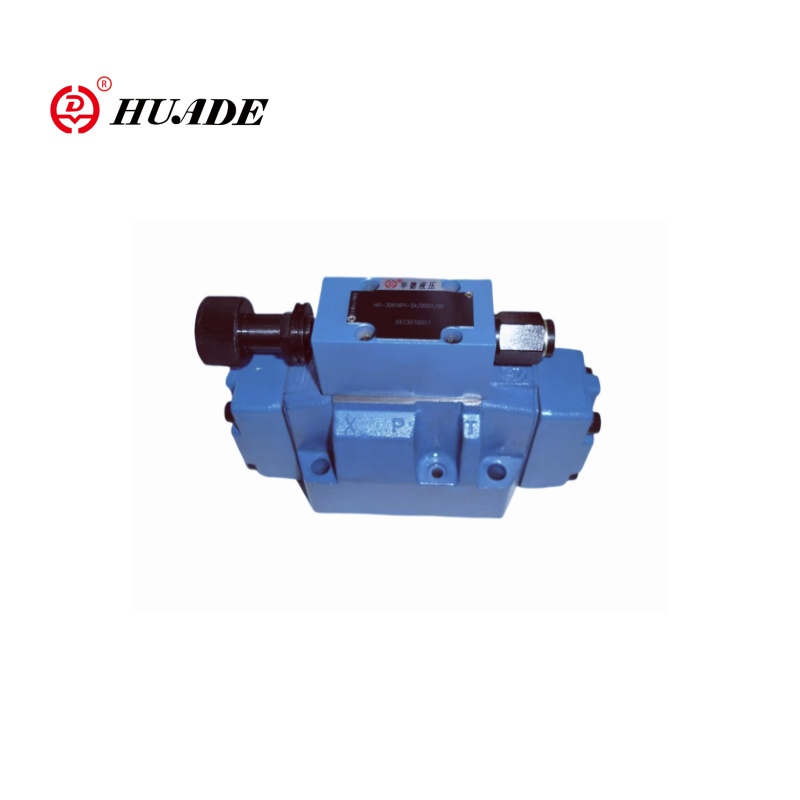

A pilóta háromirányú, arányos nyomáscsökkentő szelepet működtetett 3DR16P-5X egy nagy teljesítményű hidraulikus kontroll elem. A Huade arányos nyomáscsökkentő, 3DR16P-5X szelepét elsősorban a rendszer nyomásának csökkentésére és korlátozására használják annak biztosítása érdekében, hogy a hidraulikus rendszer fenntartsa a stabil nyomásszintet. A 3DR16P-5X, ahol a "3DR" a háromirányú nyomáscsökkentő szelep sorozatot képviseli, a "16" a méretet, a "P" a nyomásszabályozást képviseli, az "5x" egy konfigurációs kódot képvisel. A Huade 3DR16P-5X arányos szelepe helyettesítheti a Rexroth által kínált modellt.
| Általános | ||
| Súly kg | 8 | |
| Installation position | Választható | |
| Környezeti hőmérsékleti tartomány ℃ | -30 -tól+50 -ig | |
| Hidraulikus | ||
| Névleges nyomásmérő | 315 | |
| Maximális működési nyomás | -Port P Bar | 315 |
| -Port egy sávot | 250 | |
| - Port y Bar | Külön -külön és nyomástalan a tartályig | |
| Nyomás beállítás | -Minimum sáv | Depending on flow |
| -Maximum sáv | 50; 100; 200; 250 | |
| Maximális áramlás l/perc | 220 | |
| Hidraulika folyadék | Ásványolaj (HL, HLP) a DIN 51524 1); Gyors bio-lebontható hidraulikus folyadékok a VDMA 24568-hoz (lásd még RE 90221); HETG (nemi erőszak magolaj) 1); HEPG (Polyglikolok) 2); Hees (szintetikus észterek) 2); egyéb hidraulikus folyadékok kérésre | |
| Hidraulika folyadék hőmérsékleti tartománya ℃ | -30 -+80 (NBR tömítések) -20 -+80 (FKM SEALS) | |
| Viszkozitási tartomány mm2/S | 10–800 | |
| Megengedett max. A hidraulikus folyadék-tisztasági osztály szennyeződésének foka az ISO 4406 (C) -re | Osztály 20/18/15 3 | |
Jellemzők:
▶ A szelep a (P -tól A) és a (A -T -T) korlátozásához
▶ Az allemez rögzítéséhez
▶ 4 Nyomásminősítés
▶ 4 beállítási elemek, opcionális:
● Forgó gomb
● hüvely hatszöggel és védősapkával
● Zárható forgógomb skálával
Forgógomb skálával
Alkalmazás:
Az arányos nyomáscsökkentő szelep 3DR16P-5X alkalmas hidraulikus rendszerekhez, amelyek nagy pontosságú nyomásszabályozást igényelnek, például fröccsöntő gépeket, építőipari gépeket és nagy pontosságú gyártóberendezéseket.
A 3DR típusú nyomásszabályozó szelepek a pilóta által működtetett, háromirányú nyomáscsökkentő szelepek, a másodlagos áramkör nyomáscsökkentő funkciójával. Ezeket a rendszer nyomásának csökkentésére használják.

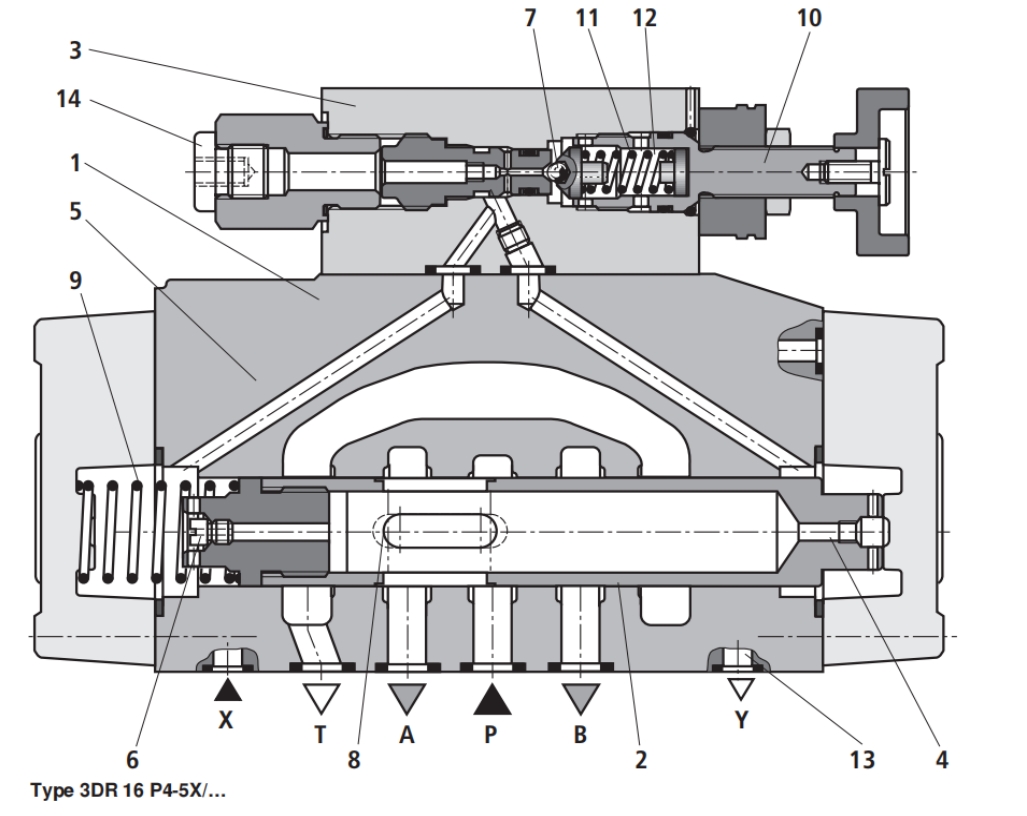

A nyomáscsökkentő szelep alapvetően a főszelepből (1), a vezérlő orsó (2) és a pilóta vezérlőszelep (3) -ból áll (10).
A kiindulási helyzetben a szelep nyitva van. A hidraulikus folyadék a P csatornából az A csatornába folyik, korlátozások nélkül.
Az A csatorna nyomását a (4) furaton keresztül a kompressziós rugóval ellentétes orsó területére kell alkalmazni (9). Ugyanakkor a nyomást (6) nyíláson keresztül a (2) és a csatornán (5) a golyóra (7) a (3) a (3) a (3) a golyóra (5) a (3) a (3) a (3) a (3) a (3) a (3).
A kompressziós rugó beállításától függően (11) A nyomás felhalmozódik a golyó (7) és az (5) csatorna felé, és nyitott helyzetben tartja a kontroll orsó (2). A hidraulikus folyadék a P csatornából a kontroll orsón keresztül áramlik (2), hogy az A csatornát addig, amíg a nyomás az A -csatornán fel nem emelkedik, ami nagyobb értéket ér el, mint a kompressziós rugó (11) beállított nyomásértéke, és felemeli a labdát (7).
A kontroll orsó (2) a zárt helyzetbe kerül
Egyensúly.
Amikor az A csatorna nyomása tovább növekszik a szelepmozgatóra ható külső erők miatt, a (2) kontroll orsó tovább tolja a kompressziós rugót (9). Ez megnyitja a kapcsolatot a T -csatorna és az A csatorna között a kontroll földterületen (8) a kontroll orsón (2). A tartályba kibocsátott hidraulikus folyadék mennyisége biztosítja, hogy a nyomás már ne növekedjen.
A pilótaolajat mindig külsőleg ürítik a tavaszi kamrából (12) a (13) a Port Y. kísérleti vonalon keresztül.
A nyomásmérő port (14) lehetővé teszi az A csatorna csökkentett nyomása ellenőrzését.
