A Huade Kínában ismert márka. A létrehozása után két hosszú távú együttműködési tapasztalattal rendelkezik Rexroth-szal. Teljesen kicserélheti a Rexroth által kínált SL sorozatot. Az ár ésszerűbb. A Huade® Check szelepek SL sorozat jó minőségű és alacsonyabb áron versenyképes. Huade nagy hangsúlyt fektet a minőségre. A gyár elfogadta az ISO9001 -et, az ISO14001 -et és az OH SAS18001 -et. A Huade hidraulikus szelepeit a katonai iparban és más területeken széles körben használják a kiváló teljesítmény miatt. Az összes Huade® csuklószelepet standard kartonokba és vízálló műanyag csomagolásba csomagolják.
|
Műszaki adatok |
||||||
|
Stílus |
10 |
16 |
20 |
25 |
30 |
|
|
Súly |
allemez rögzítése (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
ásott kapcsolat (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Telepítési helyzet (㎫) |
Választható |
|||||
|
Az áramlási irány (㎫) |
A -tól B -től B -ig, B -től A -ig |
|||||
|
Működési nyomás, max. (㎫) |
0,5 ~ 315 |
|||||
|
Ellenőrző nyomás, max (㎫) |
0,5 ~ 315 |
|||||
|
Vezérlő térfogat -port x (CM3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Vezérlő térfogat -port Y (CM3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
Vezérlőterületek -A1AREA A1 (CM3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-Area A2 (CM3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-Area A3 (CM3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-Area A4 (CM3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Nyomásfolyadék |
Ásványolajok (NBR tömítéshez) vagy foszfát -észter (FPM -pecséthez) |
|||||
|
Nyomásfolyadék -hőmérsékleti tartomány）） |
-30 ～+80 |
|||||
|
Viszkozitási tartomány (mm2/s) |
2,8–500 |
|||||
Jellemzők:
▶ Ellenőrizze a szelepet, amelyet folyadék szabályozott
▶ Az allemez rögzítéséhez, a DIN 24 340 -ig tartó rögzítési mintához
▶ Allap vagy csavaros menetes csatlakozás
▶ Szivárgási portdal vagy anélkül
▶ A megnyitás előtti vagy anélkül
▶ Írja be az előzetes megnyitó, tompított dekompresszióval
▶ 4 Nyitási nyomás
▶ Pattem a din 24 340 FOM A, 1SO 4401 és a Cetop-RP 121H-ra.

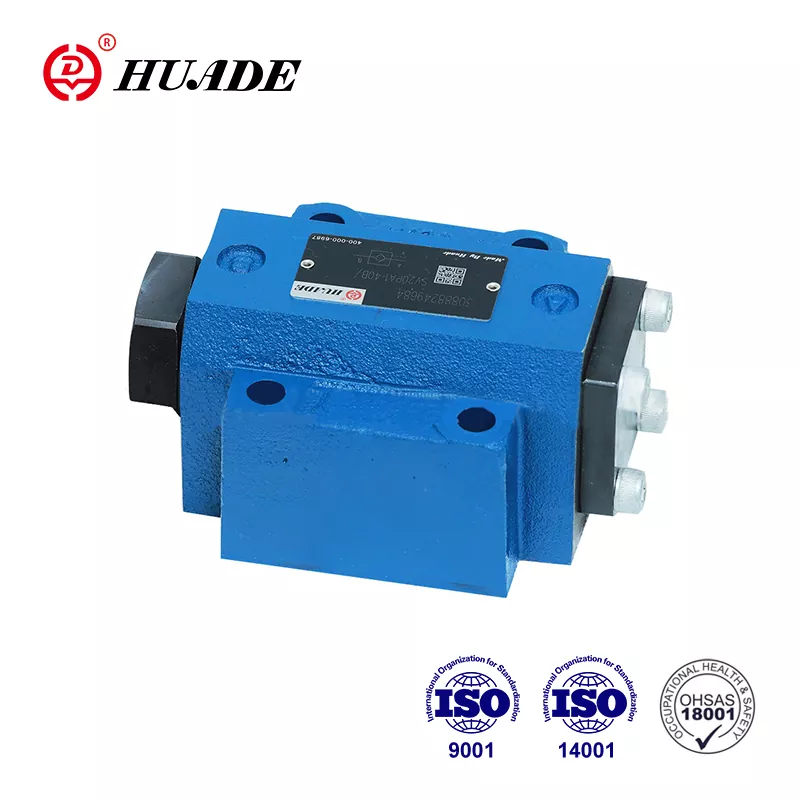

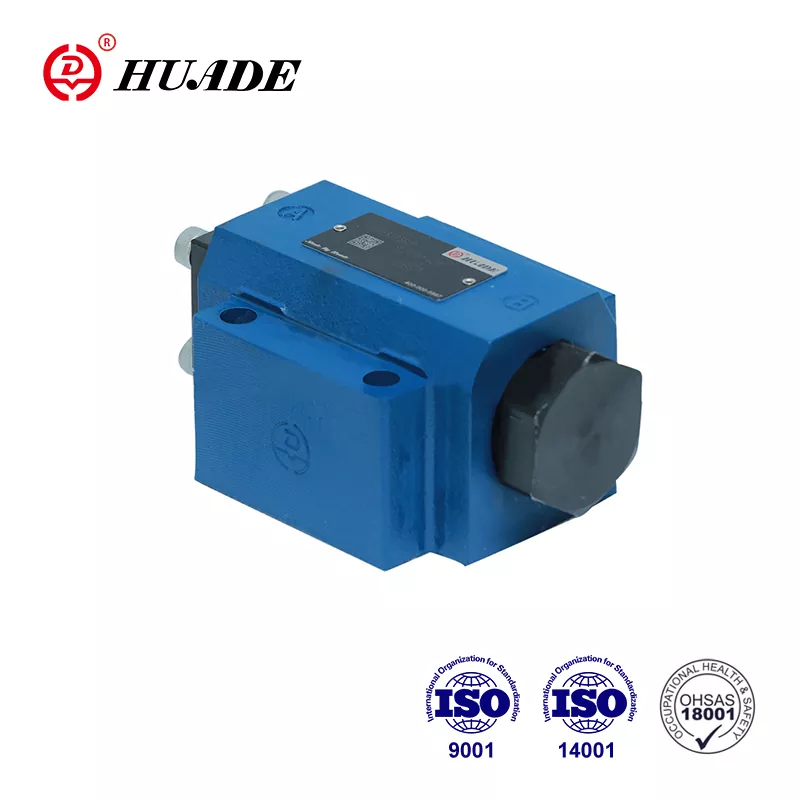

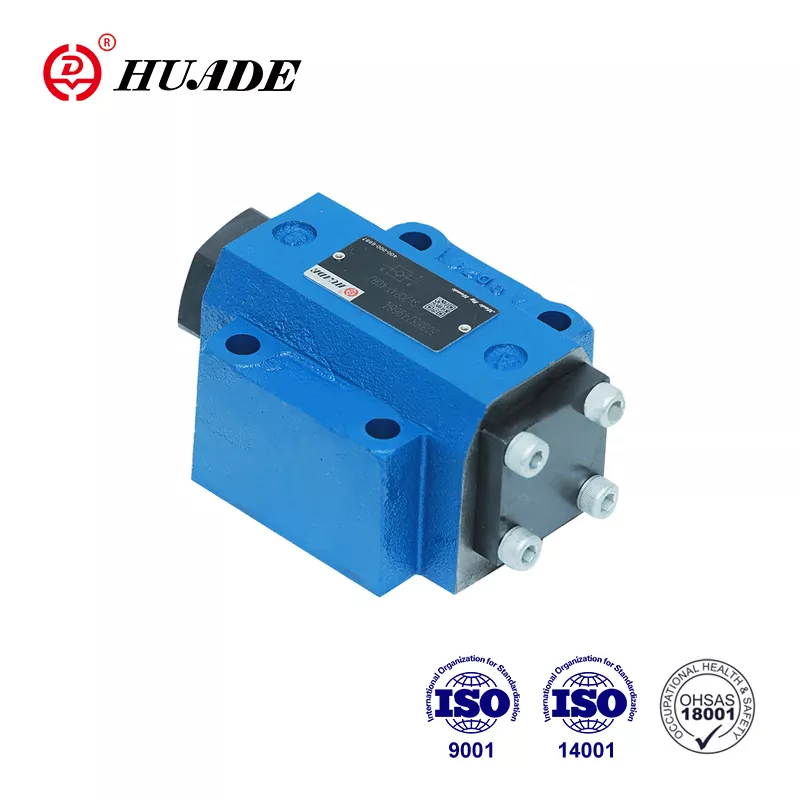

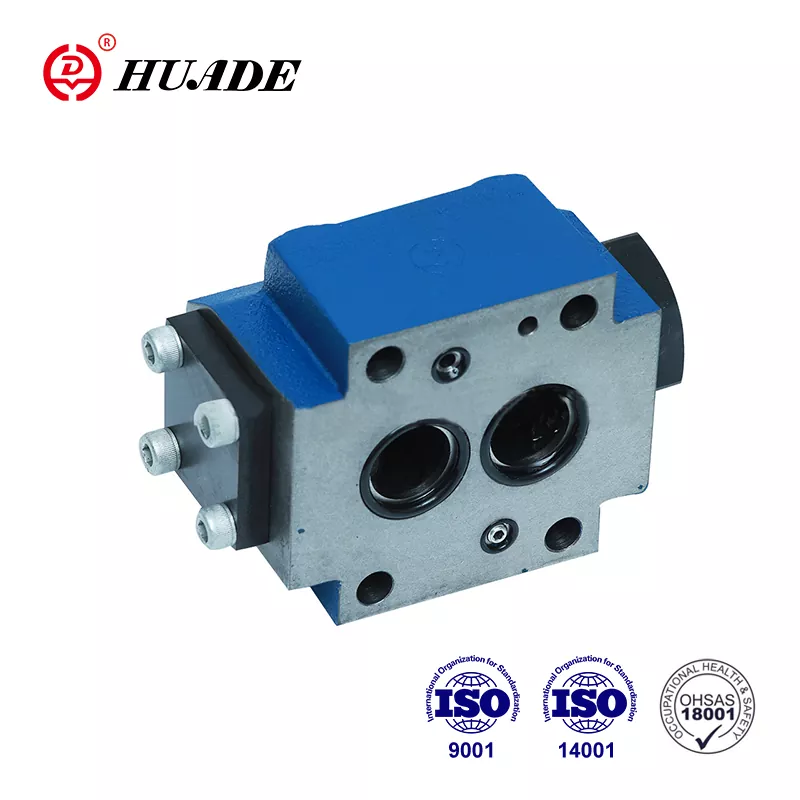

Ellenőrzőszelepek SL Hidraulikus pilóta által működtetett ellenőrző szelepek, amelyek poppet típusú kialakításban vannak, és amelyek mindkét irányban alacsonyak lehetnek.
Ezeket a szelepeket nyomás alatt lévő működési áramkörök elszigetelésére használják, mint a terhelés leengedése ellen, amikor egy vonalszakadás történik, vagy a hidraulikusan rögzített hajtóművek kúszó mozgása ellen.
Alapvetően ezek a szelepek a ház (1), a poppet (2), a kompressziós rugó (3), a vezérlő orsó (4), valamint a megnyitás előtti, gömb poppet szelepként (5) állnak.
A szelep lehetővé teszi a szabad áramlást A -tól B -ig, a poppet (2) elleni irányban az ülésen a rendszer nyomása mellett tartja az ülésen, emellett a rugóerő mellett.
Az X vezérlőporton lévő nyomáscsatlakozáson keresztül a (4) vezérlő dugattyút jobbra mozgatják. Ez kinyomja a Poppet -t (2) az ülésről. Most a szelepnek is lehet áramlása B -től A -ig.
Annak biztosítása érdekében, hogy a szelep megfelelő nyílását a vezérlő dugattyún keresztül (4) bizonyos minimális vezérlési nyomás szükséges.
Ennek a szelepnek további megnyitása van. Az X vezérlőporton lévő nyomáscsatlakozáson keresztül a (4) vezérlő dugattyút jobbra tolják.
Ez először a labdát (5), majd a Poppet -t (2) tolja az ülésről. Most a szelepnek a B-től A-ig is áramolhat. Mivel a megnyitás előtt a folyadék tompított dekompressziója van nyomás alatt. Ezen a lehetséges nyomás sokkon keresztül kerülhető
Ennek a szelepnek a funkciója elsősorban megegyezik az SV szeleptel. A különbség a további szivárgási kikötő Y. Ezzel a (4) vezérlő dugattyú gyűrűs területe elválasztva van az A. porttól.
A kontroll dugattyú csak az A4. Port A4 -es portján található nyomás (4).
A ellenőrző szelep típusú SL. .Pb
(szivárgási porttel, megnyitás előtt)
