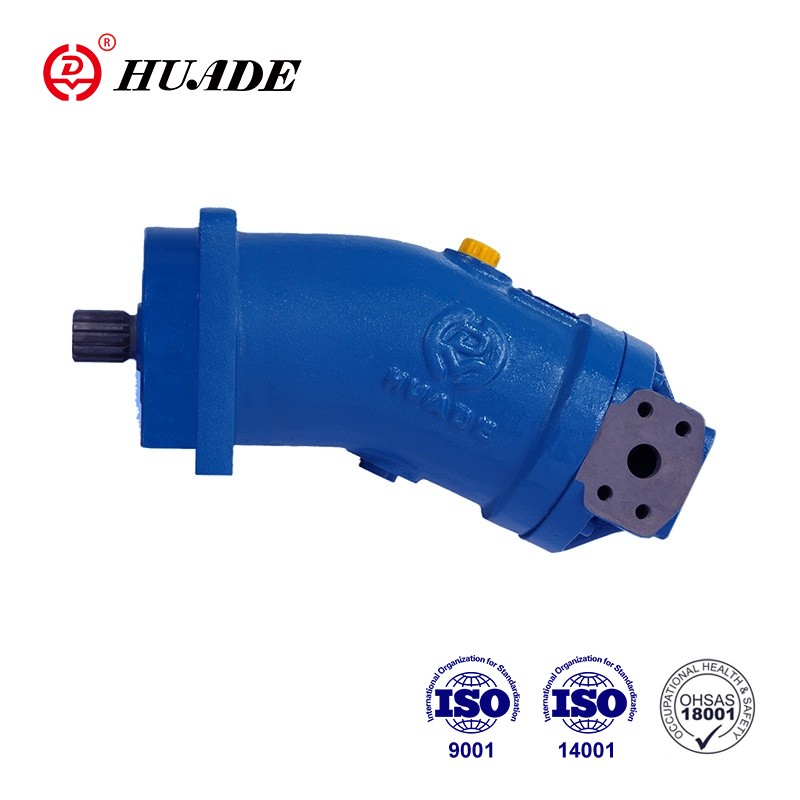

Axiális dugattyú rögzített motor A2FE 6. sorozat

Az A2FE 6. sorozatú dugattyú rögzített elmozdulási motor fontos szerepet játszik az ipari gépekben. A nagy sebessége, a nagy nyomatékkibocsátás és a teljesítmény-súly arány, valamint az általános hatékonyság miatt ideális választás sok ipari berendezés számára. Az A2FE motor kiváló és stabil működési teljesítménye miatt sok ipari berendezésben és gépben az előnyben részesített energiaforrás.

 Az axiális dugattyú rögzített motorjának termékparamétere A2FE 6. sorozat

■ A tengelytömítés… Megengedett nyomásterhelés

☑ A tengelytömítés szerviz élettartamát az axiális dugattyú egység sebessége és az eset leeresztési nyomása (eset nyomás) befolyásolja.

☑A 2 bar differenciális nyomása az eset és a környezeti nyomás között nem lehet tartósnak túllépni a normál üzemi hőmérsékleten.

☑ A csökkentett sebességnél nagyobb differenciálnyomáshoz lásd a diagramot.

A pillanatnyi nyomás tüskék (t <0,1 s) akár 10 bar -ig is megengedettek. A tengelytömítés élettartama csökken a nyomás tüskék gyakoriságának növekedésével.

☑ Az eset nyomásának egyenlőnek vagy magasabbnak kell lennie, mint a környezet

■ Az áramlási irány

■ sebességtartomány

☑ Nincs korlátozás az NMIN minimális sebességére. Ha a mozgás egységességére van szükség, akkor az NMIN sebessége nem lehet kevesebb, mint 50 fordulat / perc. A maximális sebességért lásd az értékek táblázatait.

■ Hosszú élettartamú csapágy

☑ Méretek 250 355

☑ Hosszú élettartamra és HF hidraulikus folyadékokkal történő használatra. Azonos külső méretek, mint a normál csapágyakkal rendelkező motor. A hosszú élettartamú csapágyakra való későbbi átalakítás lehetséges.

☑ Ajánlott ☑ A BEARING és a CASE öblítése az U porton keresztül ajánlott.

■ Portok

Kikötők	Kiköt	Diagram
A, B T	Működő kikötő Csatornás kikötő

Termékjellemző és az axiális dugattyú rögzített motor A2FE 6. sorozatának alkalmazása

Jellemzők:

Motor HD-A2FE méretek 28 ~ 355 sorozat 6

Névleges nyomás 400 bar maximális nyomás 450 bar

■ Rögzített plug-in motor a tengelyirányú kúpos dugattyú forgócsoportjával a hajlított tengely

Tervezés, a hidrosztatikus meghajtókhoz nyitott és zárt áramkörökben.

■ Mélyre jutó integráció a mechanikus sebességváltóban a süllyesztett rögzítés miatt

Az eset közepén található karima (rendkívül űrmegtakarítás

építés)

■ Kis méretek, nagy teljes hatékonyság, teljes egység, kész összeszerelés és

tesztelt, könnyen telepíthető, egyszerűen csatlakoztassa a mechanikus sebességváltóba, nem

A telepítéskor megfigyelhető konfigurációs előírások

Alkalmazás:

Az A2FE Bent-tengely tengelyirányú dugattyúját rögzített elmozduló motor használható építőipari gépekhez, hidraulikus szivattyúállomásokhoz, fúrótorvosokhoz, robbantógépekben, papírkészítő berendezésekhez, közúti gépekhez és egyéb berendezésekhez, hogy stabil és megbízható energiaellátást biztosítson ezen berendezések működtetéséhez.
