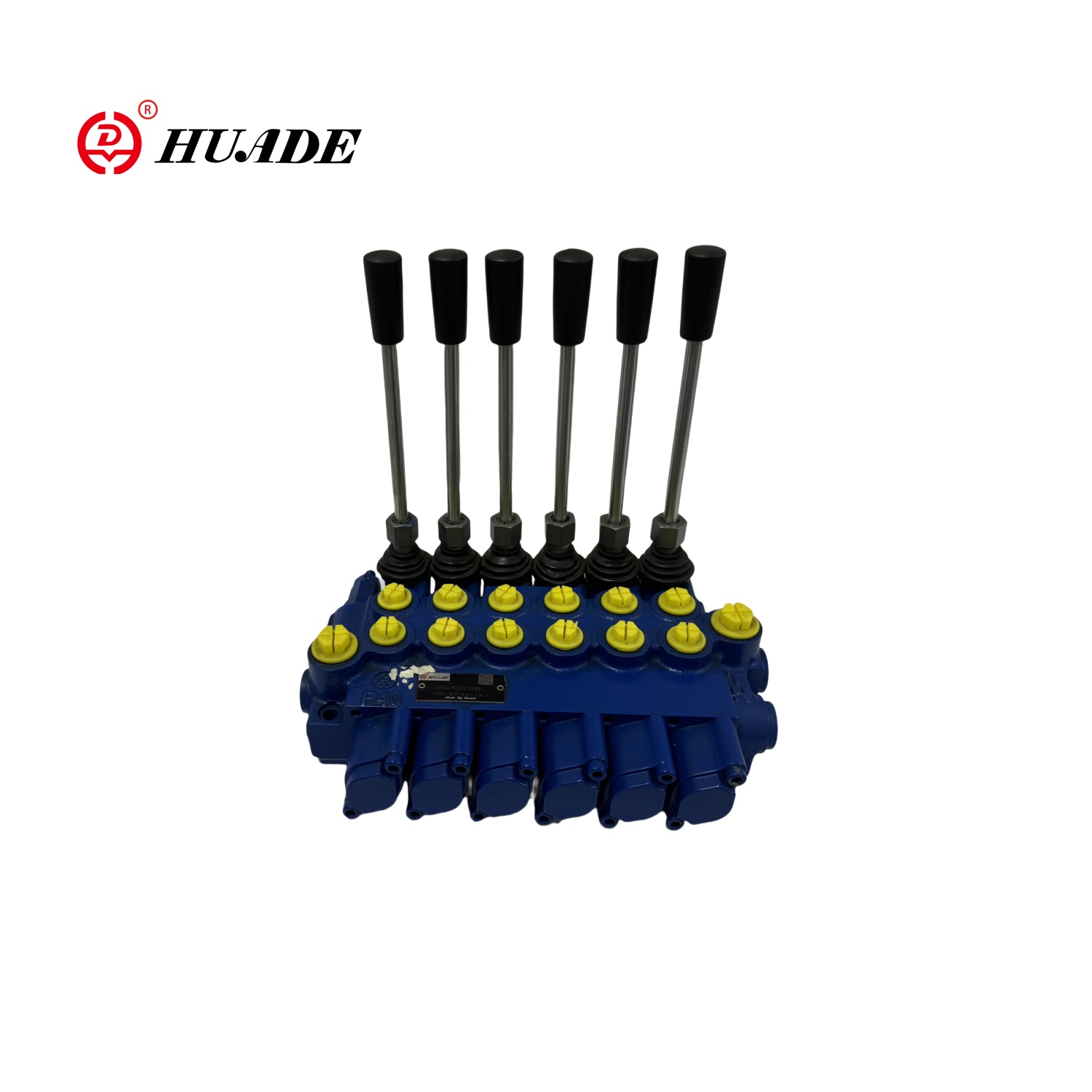

A Huade nyitott középső többirányú szelepe egy speciális hidraulikus szelep. Jellemzője, hogy amikor a szelepmag középső helyzetben van, a hidraulikus szivattyú általi hidraulikus olajkibocsátás a többirányú szelepen keresztül visszaáramolhat az olajtartályba. A nyitott középső többirányú szelep általában hatirányú többirányú szelepszerkezetet alkalmaz. A hidraulikus szivattyú kimenetének fő olajáramkörét két áramkörre osztják: párhuzamos olajáramkör (párhuzamos csatorna) és egy bypass olaj áramkör (nyitott középső csatorna). A nyitott középső többirányú szelep sebességszabályozása a bypass fojtószelep és az olajbemeneti fojtás kombinációját alkalmazza. A sebességszabályozási hatást úgy érik el, hogy az olajhenger és az olajtartály nyitási mennyiségét a szelepmag fojtószelepén keresztül szabályozzák.
| Szerkezeti jellemzők | Általános felépítés |
| Telepítés és rögzítés | 2 × m8 csavarok |
| Nyomáscsatlakozás | Nyitott középpontú szelep |
| Környezeti hőmérséklet | -40 -+60 ℃ |
| Olajhordozó | Ásványi hidraulikus olaj |
| Viszkozitási tartomány | Megengedett 12 ~ 800 mm2/s |
| Ajánlott tartomány 20 ~ 100 mm2/s | |
| Olajhőmérséklet | -15–80 ℃ |
| Szűrési szint | Olaj szilárd szennyeződés szintje NAS1638 10. szint |
| Maximális működési nyomás | P = 250 bar, t = 50 bar, a, b = 300 bar |
| Névleges áramlás | 40L/perc |
| Szelepmag -utazás | ± 6 mm |
| Lökés hajtóereje | Kevesebb, mint 200N |
Jellemzők:
▶ Fogadjon be egy integrált kialakítást a folyadék áramlási irányának ellenőrzésére a kezdetben, a dolgozó és a leállítási állapotokban
▶ A nyomása 250 bar -ra
▶ Folytatás 40L/percre
▶ 6 egységből álló integrált struktúra
▶ Nyitott középső típusú
Alkalmazás:
A nyílt központú többirányú szelepet elsősorban szénfúróberendezésekben, darukban és fúróberendezésekben használják.
