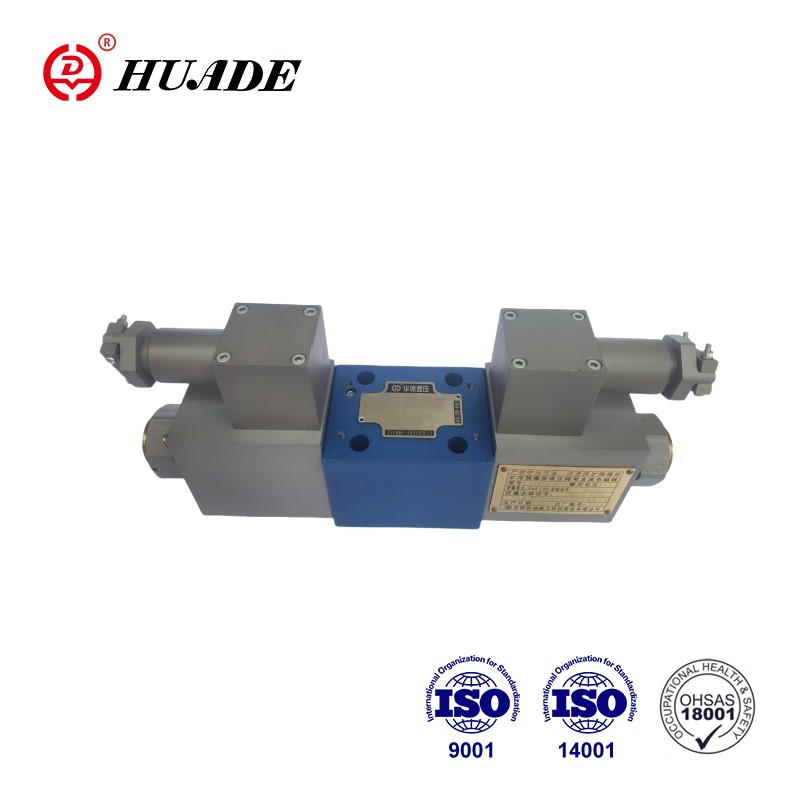

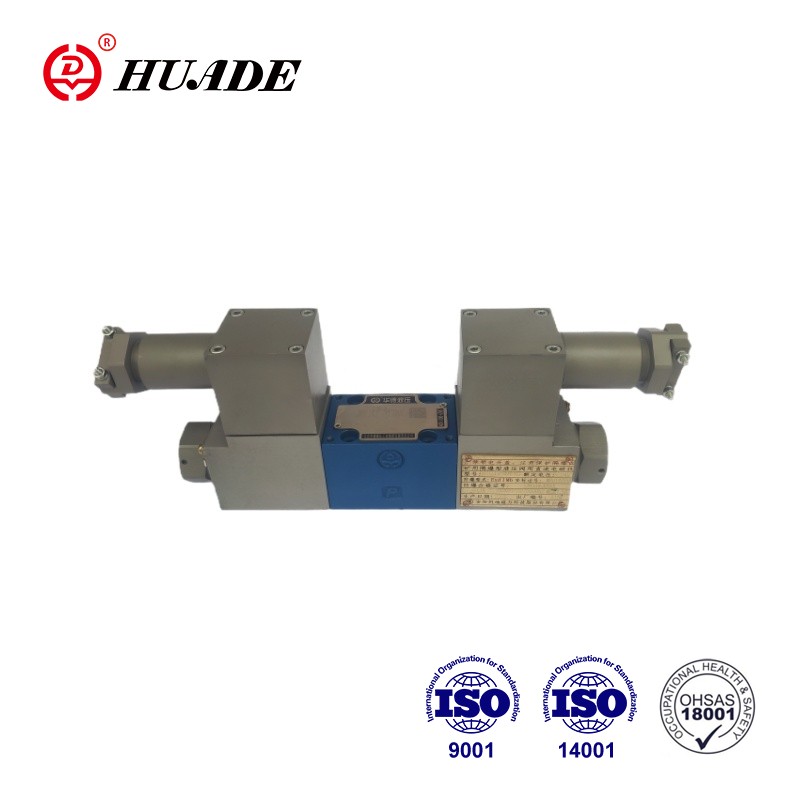

Robbanásbiztos arányos irányú szelep 4WRA 10-2X kiváló minőségű korrózióálló anyagokból készül, és a ház robbanásbiztos anyagokból készül, amelyek hatékonyan ellenállnak a robbanáshatásnak és a lángeróziónak. Robbanásbiztos arányos irányú szelep 4WRA 10-2X átadta a CNEX tanúsítást. A Huade robbanásálló terméke következetes dicséretet kapott a piacon, magas színvonalú és alacsony áron.
| Hidraulikus | |||
| Telepítés | Opcionális, lehetőleg vízszintes | ||
| Névleges méret | 6 | 10 | |
| Súly (kg) | 4wra ... 2x | 2 | 6.6 |
| Névleges áramlás qvniom △ p = 10 bar (l/perc) | 7, 15, 26 | 30, 60 | |
| Hiszterézis (%) | ≤5 | ||
| Megfordítási span (%) | ≤1 | ||
| Válaszérzékenység (%) | ≤ 0,5 | ||
| Max. | A, B, P (bár) portok | 350 | |
| T -port (bár) | 210 | ||
| Nyomásfolyadék | Ásványolaj (HL, HLP) a DIN 51524 -hez | ||
| Egyéb nyomásfolyadékok kérésre! | |||
| Környezeti levegő hőmérsékleti tartománya (℃) | 4wra ... 2x | -20 ° C-70 ° C (-4 ° F-158 ° F) | |
| Viszkozitási tartomány (mm2/S) | 20 -tól 380 -ig (lehetőleg 30-46) | ||
| Folyadéktisztítási osztály | NAS1638 9. osztály vagy ISO 4406 osztály 20/18/15 | ||
| Elektromos | ||||
| 1) mágnesszelepadatok | ||||
| Feszültségtípus | DC | |||
| Parancs értékjel a 4WRA -hoz | ± 10vor4 ~ 20Ma | |||
| Max. | 2.5 | 1.5 | 0.8 | |
| Mágnesszelep tekercsrezisztencia (ω) | Hideg érték 20 ° C -on | 2 | 4.8 | 19.5 |
| Max.Warm érték | 3 | 7.2 | 28.8 | |
| Kötelesség (%) | ED100% | |||
| Max.coil hőmérséklet (℃) | 150 | |||
| Szelepvédelem az EN60529 -hez | IP 65 | |||
| 2) Ellenőrző elektronika | ||||
| Erősítő | 4wra ... 2x | VT-VSPA2 -...- 2x | ||
| Tápfeszültség (v) | Névleges feszültség | 24 | ||
| Alacsonyabb korlátozó érték | 21/22 (4WRA) | |||
| Felső korlátozó érték | 35 | |||
| Erősítő energiafogyasztás (a) | IMAX | <1,8 | ||
| Impulzusáram | 3 | |||
Jellemzők:
▶ Közvetlen működtetett arányos irányú szelep az áramlás irányának és nagyságának szabályozására
▶ Az allemez rögzítéséhez: A mintázat megfelel az ISO4401 -nek
▶ A központi szálakkal és eltávolítható tekercsekkel rendelkező arányos mágnesszelepek segítségével történő működtetés
▶ A tavaszi központú vezérlő orsó
Alkalmazás:
A 4WRA 10-2X. Petrolkémiai ipar.
A szelepek alapvetően a következőkből állnak: (1) szerelőfelületgel, kontroll orsó (3) kompressziós rugókkal (2), mágnesszelepek (4) központi szálakkal.
A (4), az áramlású mágnesszelepekkel (3) a (3) kontroll orsót a központi helyzetben tartják a kompressziós rugók (2).
A kontroll orsó közvetlen működése (3) az arányos mágnesszelepek (4) energiájának energiájával, pl. A mágnesszelep jobb oldala, majd a kontroll orsó (3) balra mozgása az elektromos bemeneti jelhez viszonyítva, és a P-tól A és B-ig terjedő csatlakozás az Orifce-szerű keresztmetszeteken keresztül, progresszív áramlási jellemzőkkel.
4WRA (E) ... A-2X A 2 kapcsoló helyzetben lévő szelepek azonban csak az "A" mágnesszeleppel vannak felszerelve. A dugó (6) a helyére van felszerelve a "B" arányos mágnesszelepen.
Robbanásbiztos arányok szimbólumai 4WRA 10-2X.
