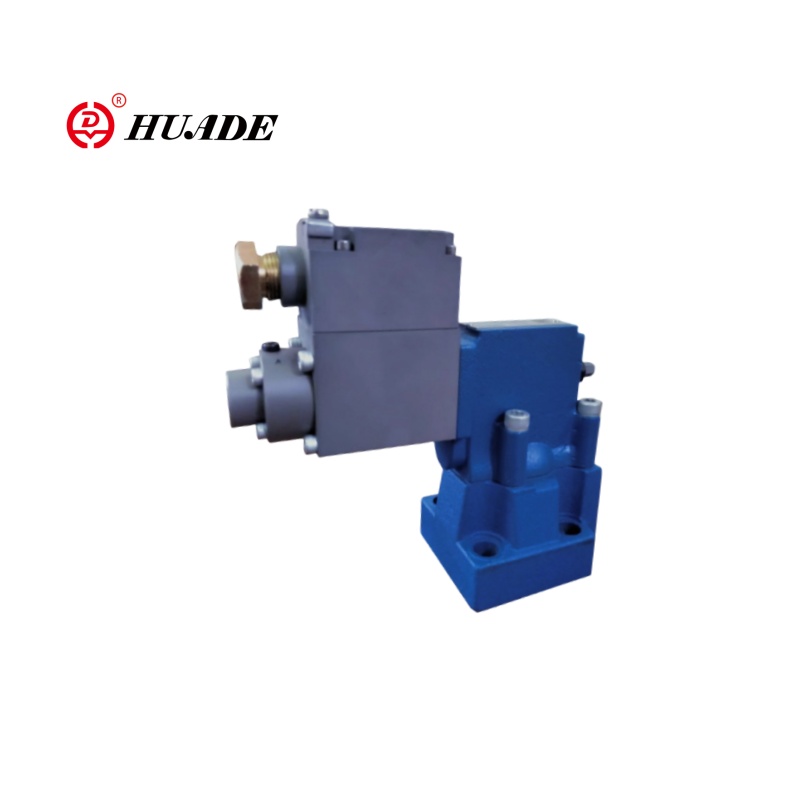

A robbanásbiztos nyomáscsökkentő szelep DBE-vel összehasonlítva a Valve DBEM sorozat jobban alkalmas forgatókönyvekhez, amelyek nagy dinamikus reakcióval és intelligens követelményekkel rendelkeznek. Munkanyomás tartomány 50 ~ 315 bar, áramlási sebesség 600 l/perc (DBEM 32 modell). A munka feszültsége DC 24 V. Robbanásbiztos nyomáscsökkentő szelep A DBEM egy integrált kialakítást alkalmaz, opcionális integrált digitális erősítővel (OBE modul), egyszerűsített vezetékekkel és egy plug-in szelepmag-szerkezetgel, tehát a karbantartáshoz nincs szükség a csővezeték szétszerelésére.
| Folyadék | NBR és FKM tömítéshez alkalmas ásványolaj |
| Foszfát -észter az FKM tömítéshez | |
| Folyadékhőmérsékleti tartomány ℃ | -30 -+80 (NBR pecsét) |
| -20 -+80 (FKM pecsét) | |
| Viszkozitási tartomány mm2/S | 2,8–380 |
| Linearitás | ± 3,5% |
| Megismételhetőség | ＜ ± 2% |
| Elektromos | |
| Áramforrás | DC |
| Min.Solenoid áram | 100 |
| Max.Solenoid áram MA | 800 |
| Tekercses ellenállás | 19,5Ω 20 ℃, Max.Warm érték: 28,8Ω |
| Működő állapot | Folyamatos |
| Max. | +50 ℃ |
| Szigetelés a DIN 40 050 -re | IP65 |
Jellemzők:
-Az-lemez rögzítése:
- Portálási minta a DIN 24 340 E és az ISO 6264 formába
- Az elosztóban történő telepítéshez
- 4 nyomásértékelés
- Max. Nyomáskorlátozás, opcionális
- A VT-2000 erősítő típusát (külön-külön kell megrendelni)
Alkalmazás:
Robbanásbiztos nyomáscsökkentő szelep A DBEM-t széles körben használják az olaj- és gáziparban, a vegyi és gyógyszerészeti robbanásálló rendszerekben, a szénbányákban és a földalatti berendezésekben, a hajókban és a tengeri tervezésben.
Példa:
Robbanásbiztos PLC → DBEM szelep (integrált OBE erősítő) → Robbanásbiztos nyomásérzékelő
↓
Profibus-DP busz
Robbanásbiztos nyomáscsökkentő szelep A DBEM pilóta működtetett nyomáscsökkentő szelep. Ezt használják a nyomás folyamatos beállításához a hidraulikus rendszerekben elektromos jelzéssel.

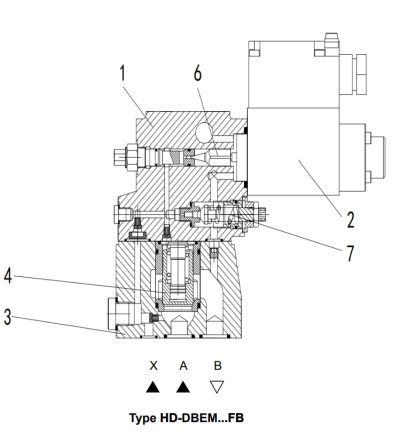

Alapvetően ezek a szelepek egy pilótaszelepből (1), arányos mágnesszelepből (2) és a fő szelepből (3) fő orsó betéttel (4) állnak.
Írja be a HD-DBE ... FB
A nyomáshatár az elektromos áram értékéhez viszonyítva van, és az arányos mágnesszelep (2) által beállítva. A rendszer nyomását a fő orsóra (4) alkalmazzák. Ugyanakkor a nyomást a fő orsó (4) rugó betöltött oldalára és a pilóta poppet -re (6) az Orifice (5) segítségével (1) (1). Ha a hidraulikus erő meghaladja a mágnesszelepet, akkor a Pilot Poppet (6) megnyílik. A pilóta folyadék visszatérhet a tartályba, és a nyílások által okozott nyomásesés a fő orsót (4). Ezután a fő orsó (4) megnyitja a csatornát a szivattyúról a tartályra.
Írja be a HD-DBEM ... FB
Opcionálisan a szelepet egy további rugó terhelésű pilóta -vezérlőszelep (7) szállítható a maximális nyomásbiztonság érdekében (redundáns nyomásbiztonság).

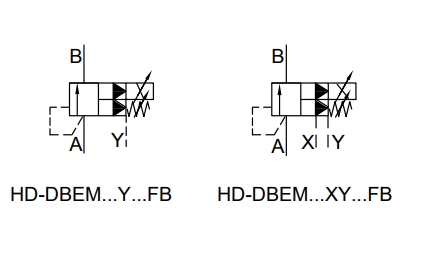

Valamelyikének jelképe Robbanásbiztos nyomáscsökkentő szelep DBEM
