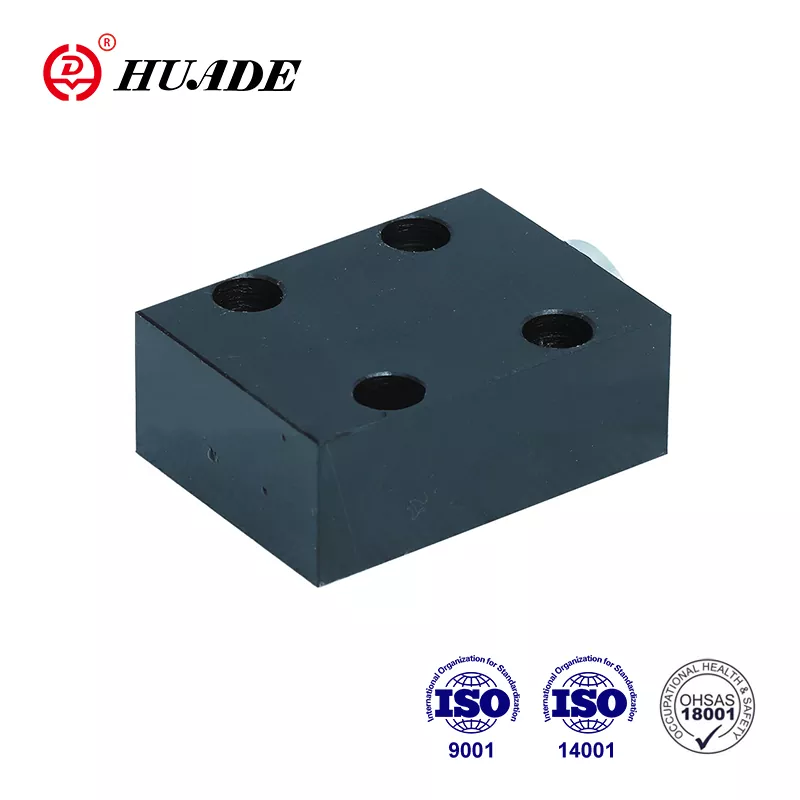

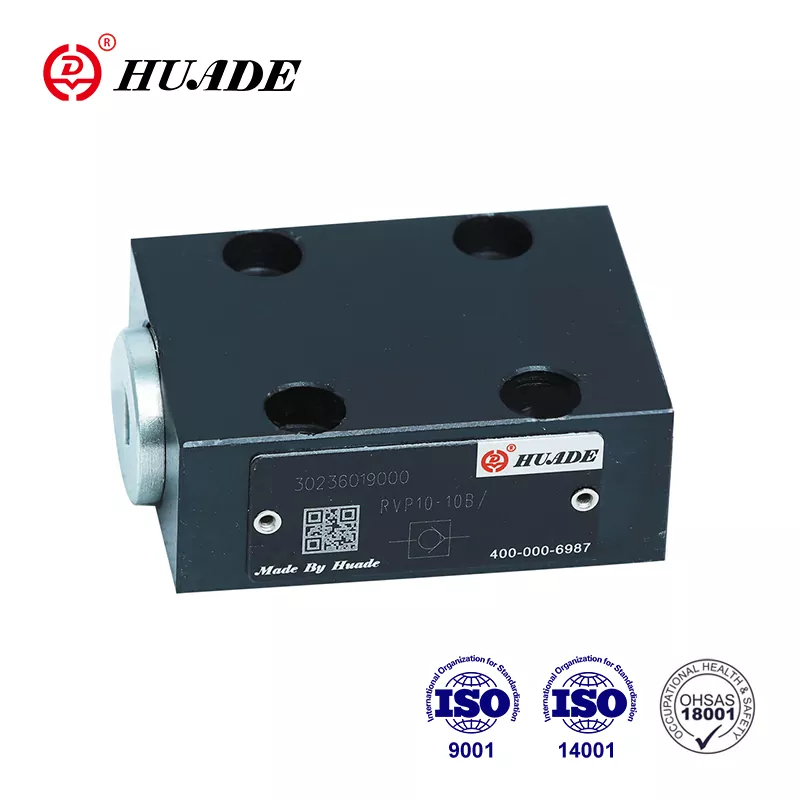

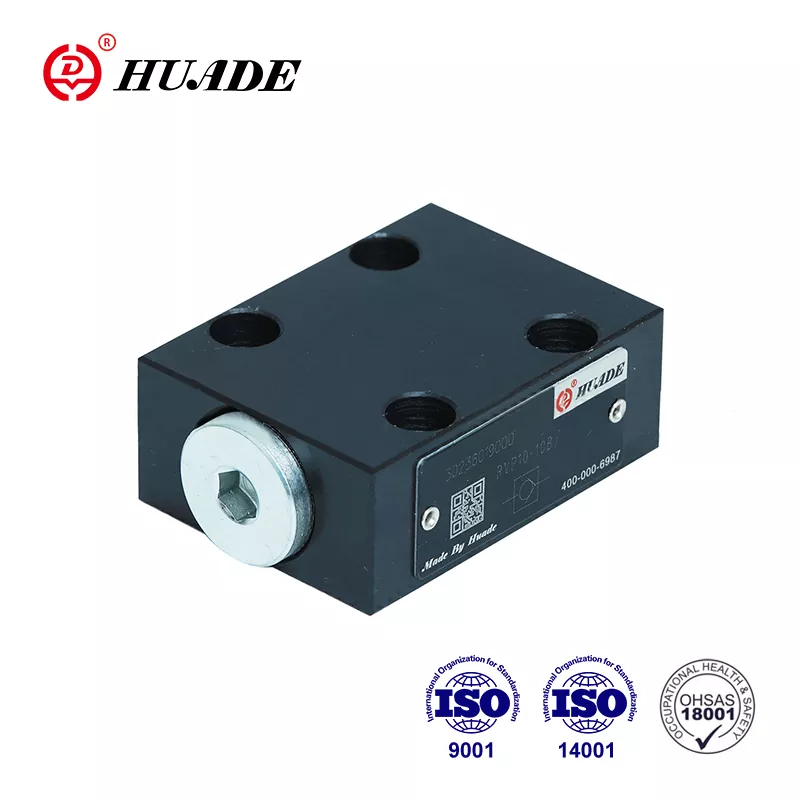

Kína vezető hidraulikus erőátviteli és vezérlési gyártójaként a Huade 1979 óta több mint 7 éve együttműködik a Rexrothtal. A Huade® RVP 16 visszacsapó szelep teljesen helyettesítheti a Rexroth RVP 16 szelepét. A Huade árucikk megfelel a nemzetközi szabványoknak, nevezetesen az ISO9001, ISO14001 és OH SAS18001 szabványoknak. A gyár jó ellenőrző rendszerrel rendelkezik, amely biztosítja az összes termék kiváló minőségét a gyár elhagyása előtt. A Huade® RVP 16 visszacsapó szelep széles körben használható mérnöki és építőipari gépekben, kohászatban, szerszámgépekben, környezetvédelemben, hajógyártásban, repülőgépiparban, vasúti tranzitgyártásban, kőolaj- és petrolkémia, hadiipar és más területeken. Ez egy jól ismert nemzeti márka Kínában.
|
Műszaki adatok |
|||||||||
|
Méret |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Üzemi nyomás, max (MPa) |
31.5 |
||||||||
|
Nyitási nyomás (MPa) |
0.05 |
||||||||
|
Nyomásos folyadék |
ásványi olajok vagy foszfát-észterek |
||||||||
|
Nyomás folyadék hőmérséklet tartomány (℃) |
-30+80 |
||||||||
|
Viszkozitási tartomány (mm2/s) |
2,8-500 |
||||||||
|
Rögzítési pozíció |
választható |
||||||||
|
Súly (kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Jellemzők:
▶ Aljzatlemez csatlakozás
▶ Szivárgásmentes lezárás egy irányban
Alkalmazás:
Az RVP 16 visszacsapó szelepet főként a szivattyú kimeneténél használják ellennyomás szelepként és bypass szelepként.
Ez egy kis nyomásveszteséggel rendelkező szelepes szerkezet. A szimbólumok és szerkezeti diagramok az alábbiak szerint láthatók. Ennek az RVP 16 visszacsapó szelepnek az a feladata, hogy lehetőleg az áramlási szivárgást az egyik irányban szabadon zárja, és az ellenkező irányba engedjen szabad áramlást. Alapvetően a házból (1), a csappantyúból (2), a nyomórugóból (3) és rugós ülés(4). A külsõ átmérõjén megvezetett ütõ (2) löketét mechanikus ütközõ korlátozza. A beépített nyomórugó (3) támogatja a záró mozgást. Ezenkívül a nyomórugó (3) a szelepet (2) zárt helyzetben tartja még akkor is, ha a szelepen nincs áramlás.
Szimbólum
Szerkezeti diagram
①Ház ②Poppet ③Rugó ④Rugós ülés
1. A folyadékot szűrni kell. A szűrő minimális finomsága 20 ㎛.
2. A tartálynak tömítettnek kell lennie, és légszűrőt kell felszerelni a levegőbemenetre
3. A gyárból kilépő allemez nélküli termékek, ha szükség van rájuk, kérjük, külön rendelje meg.
4. A szeleprögzítő csavaroknak nagy intenzitásúnak kell lenniük (10.9 osztály). Kérjük, válassza ki és használja őket a mintakönyvben felsorolt paraméterek szerint
5. A szelephez kapcsolódó felület érdessége 0,8 legyen.
6. Az illesztődarab felületi kiképzése 0,01/100 mm legyen.
