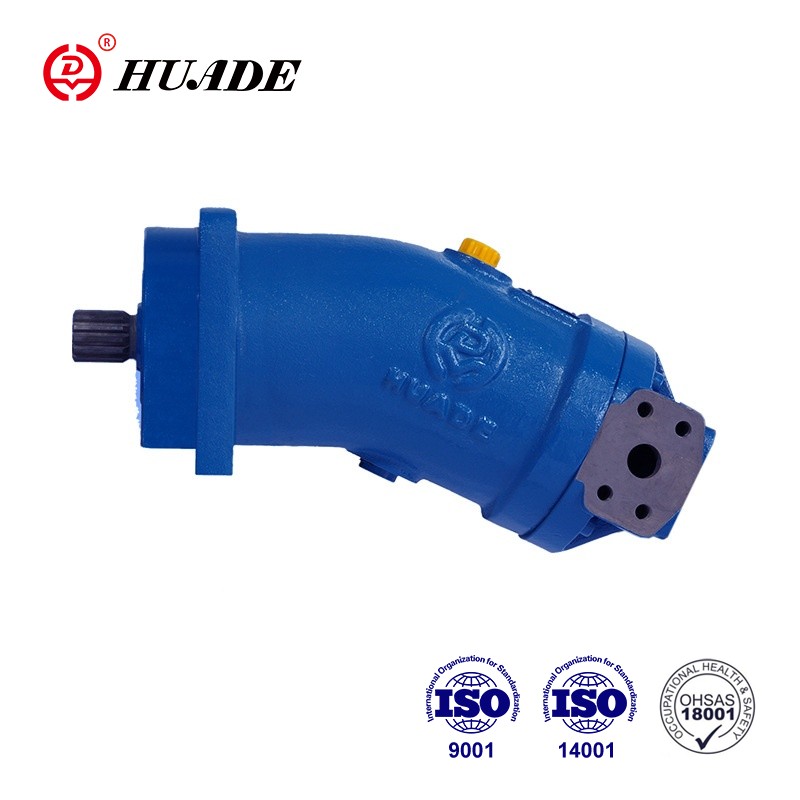

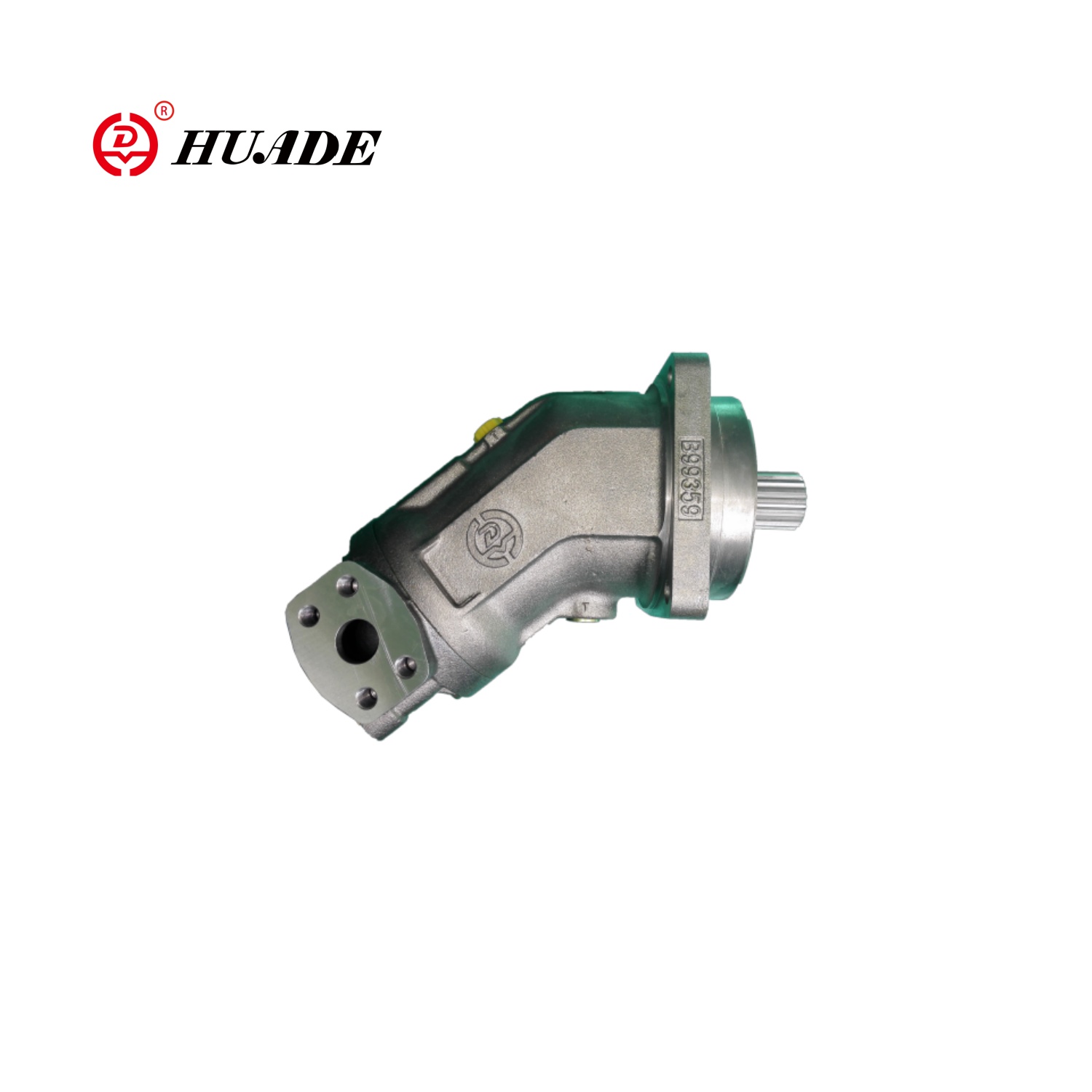

Tengelyirányú dugattyú rögzített motor A2FM

Az axiális dugattyú rögzített motorja A2FM rendkívül nagy alkalmazkodóképességgel és rugalmassággal rendelkezik. Ez mind nyitott, mind zárt áramköri alkalmazásokhoz is alkalmas. A motor a kompakt kialakítás, a magas általános hatékonyság, valamint a gazdasági és gyakorlati alkalmazás jellemzői.

A tengelyirányú dugattyú rögzített motorjának termékparamétere A2FM

■ A tengelytömítés… Megengedett nyomásterhelés

☑ A tengelytömítés szerviz élettartamát az axiális dugattyú egység sebessége és az eset leeresztési nyomása (eset nyomás) befolyásolja.

☑A 2 bar differenciális nyomása az eset és a környezeti nyomás között nem lehet tartósnak túllépni a normál üzemi hőmérsékleten.

☑ A csökkentett sebességnél nagyobb differenciálnyomáshoz lásd a diagramot. A pillanatnyi nyomás tüskék (t <0,1 s) akár 10 bar -ig is megengedettek. A tengelytömítés élettartama csökken a nyomás tüskék gyakoriságának növekedésével.

☑ Az eset nyomásának egyenlőnek vagy magasabbnak kell lennie, mint a környezeti nyomás.

■ hőmérsékleti tartomány

☑A FKM tengelytömítés használható -25 ° C -tól +115 ° C -ig terjedő toki hőmérsékletekhez

☑ A -25 ° C alatti alkalmazási esetekhez NBR tengelytömítésre van szükség (megengedett hőmérsékleti tartomány -40 ° C -+90 ° C). Adja meg az NBR tengely tömítését egyszerű szövegben megrendeléskor. Kérjük, vegye fel velünk a kapcsolatot.

■ Az áramlási irány

■ sebességtartomány

☑ Nincs korlátozás az NMIN minimális sebességére. Ha a mozgás egységességére van szükség, akkor az NMIN sebessége nem lehet kevesebb, mint 50 fordulat / perc. A maximális sebességért lásd az értékek táblázatait.

■ Hosszú élettartamú csapágy

☑ Méretek 250 ～ 500

☑ Hosszú élettartamra és HF hidraulikus folyadékokkal történő használatra. Azonos külső méretek, mint a normál csapágyakkal rendelkező motor. A hosszú élettartamú csapágyakra való későbbi átalakítás lehetséges.

☑ Ajánlott ☑ A BEARING és a CASE öblítése az U porton keresztül ajánlott.

■ Öblülési áramlás ... Ajánlott

Kikötők	Kiköt	Diagram
A, B T	Működő kikötő Csatornás kikötő

Termékjellemző és a tengelyirányú dugattyú rögzített motorja A2FM

Jellemzők:

Motor HD-A2FM Méretek 5 ~ 500 sorozat 6

Névleges nyomás 400 bar/maximális nyomás 450 bar

▶ Rögzített motor a tengelyirányú kúpos dugattyú forgócsoportjával, a hajlított tengely kialakításához

Hidrosztatikus meghajtók nyitott és zárt áramkörökben

▶ A mobil és helyhez kötött alkalmazásokban való felhasználáshoz a kimeneti sebesség

a szivattyú áramlásától és a motor elmozdulásától függően.

▶ Finoman végzett méretű méret lehetővé teszi a meghajtó tokjának messzemenő adaptálását

▶ Nagy teljesítmény sűrűség, kis méretek, nagy teljes hatékonyság, jó kiindulási tulajdonságok, gazdasági tervezés, egyrészes kúpos dugattyú dugattyúgyűrűkkel a tömítéshez.

Alkalmazás:

Az A2FM tengely tengelyirányú dugattyú rögzített elmozdulási motort széles körben használják a mobil gépekben és különféle ipari alkalmakban, például kotrók, daruk, rakodók, görgők, betonkeverők és egyéb nehézgépek és felszerelések, valamint a kohászat, a bányászat, a kőolaj, a kémiai ipar és az egyéb más Ipari mezők.
