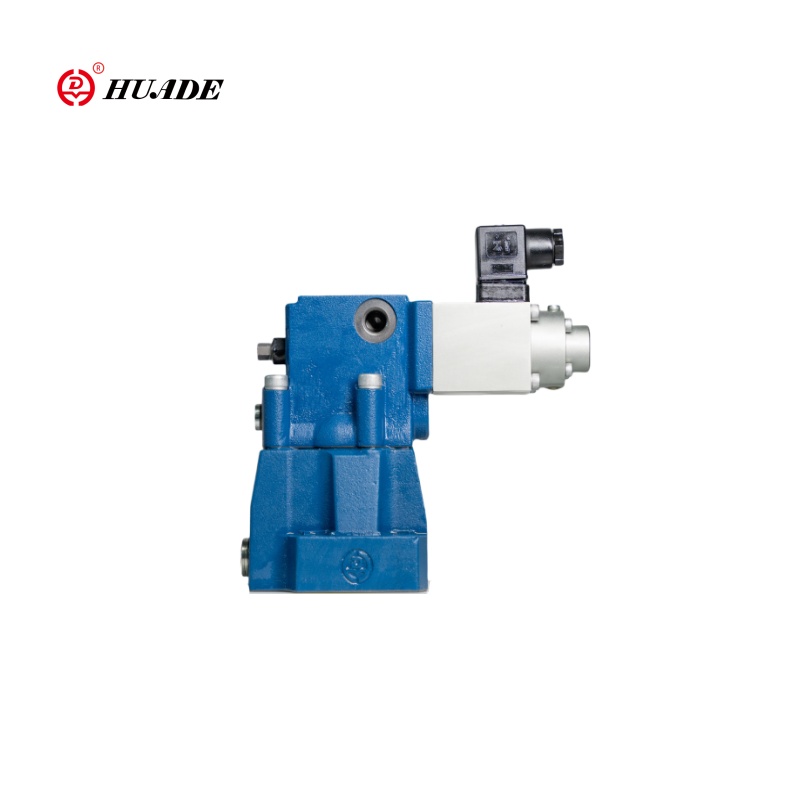

A Huade DREM típusú pilóta által működtetett elektromágneses arányos nyomáscsökkentő szelep kúpszelepszerkezetet tartalmaz, amely lépés nélkül csökkentheti a nyomást egy adott áramkörben az elektromos jel alapján. Ezenkívül ezt az arányos nyomáscsökkentő szelep DREM -et maximális nyomásvédelmi eszközzel kell felszerelni, biztosítva, hogy a rendszer védett legyen a váratlan nagynyomás által okozott károktól.
| Hidraulikus | ||
| Max.Seting nyomás (MPA) | A és B portok | 31.5 |
| P -kikötő Y | menj a tankba. | |
| Max. | Ugyanaz, mint a nyomás besorolása | |
| Min.Seting nyomás.A A port (MPA) felé | Legyen kapcsolatban a "Q" -hoz. (Lásd a görbéket) | |
| Linearitás (%) | ± 3,5 | |
| Megismételhetőség (%) | <± 2 | |
| Hiszterézis | Quiverrel ± 2,5% pmax. quiver ± 4,5% pmax | |
| Folyadék | Ásványolaj (NBR tömítéshez), foszfát -észter (FPM -tömítéshez) | |
| Viszkozitási tartomány (mm2/S) | 2,8 TO380 | |
| Folyadékhőmérsékleti tartomány (℃) | -20 -+70 | |
| Elektromos | ||
| Tápfeszültség | DC | |
| Min.Control áram (A) | 0.1 | |
| Max.Control áram (A) | 0.8 | |
| Tekercses ellenállás (ω) | A régi szelep 20 ℃ -nél 19,5, Max.Warm szelep 28,8 | |
| Vám | folyamatos | |
| Max. | 50 | |
| Szigetelés a DIN 40 050 -re | IP65 | |
| Kapcsolódó erősítő | Csatlakozó csatlakozó | |
| Elektromos alkalmazás | Vt_2000: 40 (együttesen biztosítják) | |
Jellemzők:
▶ Opcionális max. Nyomás védelme
▶ Opcionális ellenőrző szelep A és B között
▶ A működési nyomás csökkentésére használt szelep
▶ Az allemez rögzítéséhez
▶ A szelep és az elektronika egy scurce -ból
Alkalmazás:
Nagy pontosság és stabilitása miatt az arányos nyomáscsökkentő szelep DREM -t széles körben használják több ipari ágazatban, például a kőolajiparban, a vegyiparban, a gépgyártásban, a repülőgépgyártásban, a repülőgép -szerszámokban és a fényiparban, a hajóépítésben és a bányászatban.
A DRE és DREM szeleptípusok pilóta által működtetett nyomáscsökkentő szelepek. Ezeket a működési nyomás csökkentésére használják.

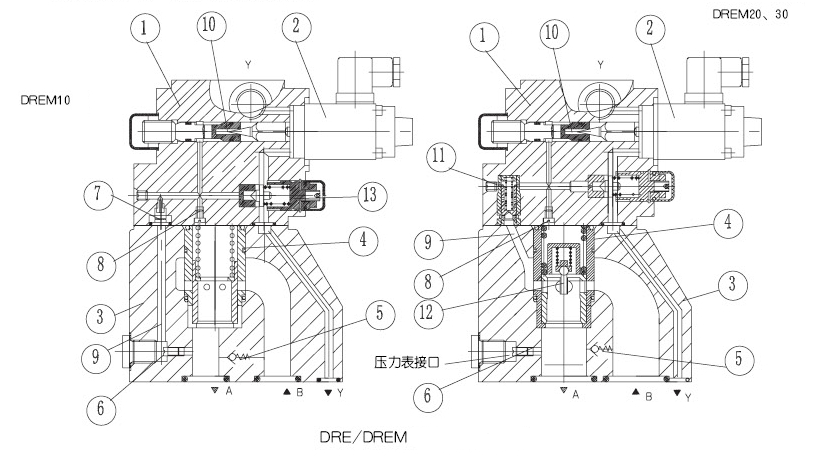

A szelepek alapvetően a (1) kísérleti szelepből állnak, arányos mágnesszelep (2) főszelepből (3), fő orsó szerelvényrel (4), valamint egy opcionális ellenőrző szelep (5).
Típus DREM.
Annak biztosítása érdekében, hogy a túlzott hidraulikus nyomás (hidraulikus biztonság) ne forduljon elő az arányos mágnesszelepnél nem esetleg nagy kontroll áramok miatt, amelyek automatikusan okoznak
Az A portnál magasabb nyomás, a rugó terhelésű maximális nyomáscsökkentő szelep a maximális nyomásbiztonság érdekében opcionálisan telepíthető, ha szükséges.
Megjegyzés: Ha a nyomásfolyadék az A portról a B -portba áramlik a B -portra (5), akkor az olaj párhuzamos áramlása az Y -hez tartozik.
egy fojtószelep szelepe lassítja a B -portban (pl. G. arányos irányszelep). Ilyen körülmények között a harmadik áramlási irány az A -tól Y -ig nem alkalmas az A. kikötőben a maximális nyomás korlátozására.

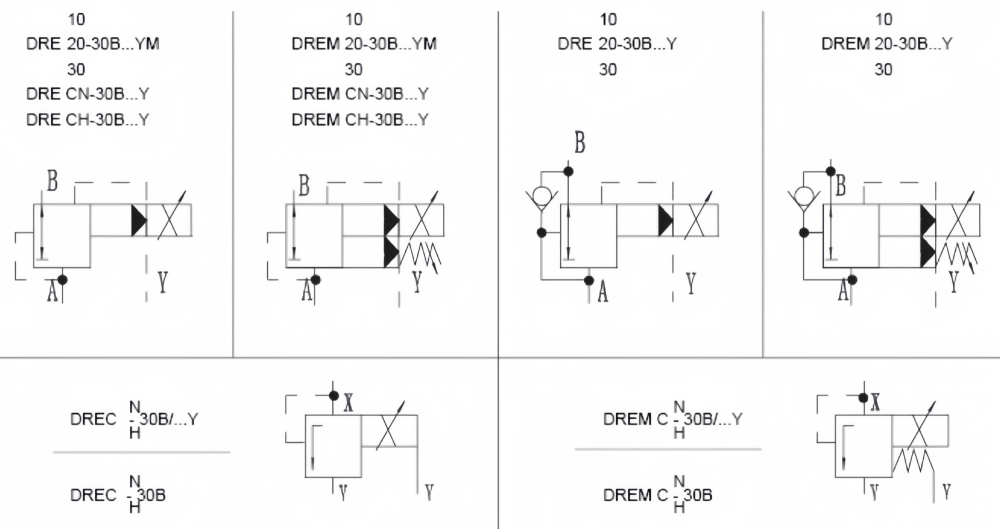

Az arányos nyomáscsökkentő szelep DREM szimbólumai
