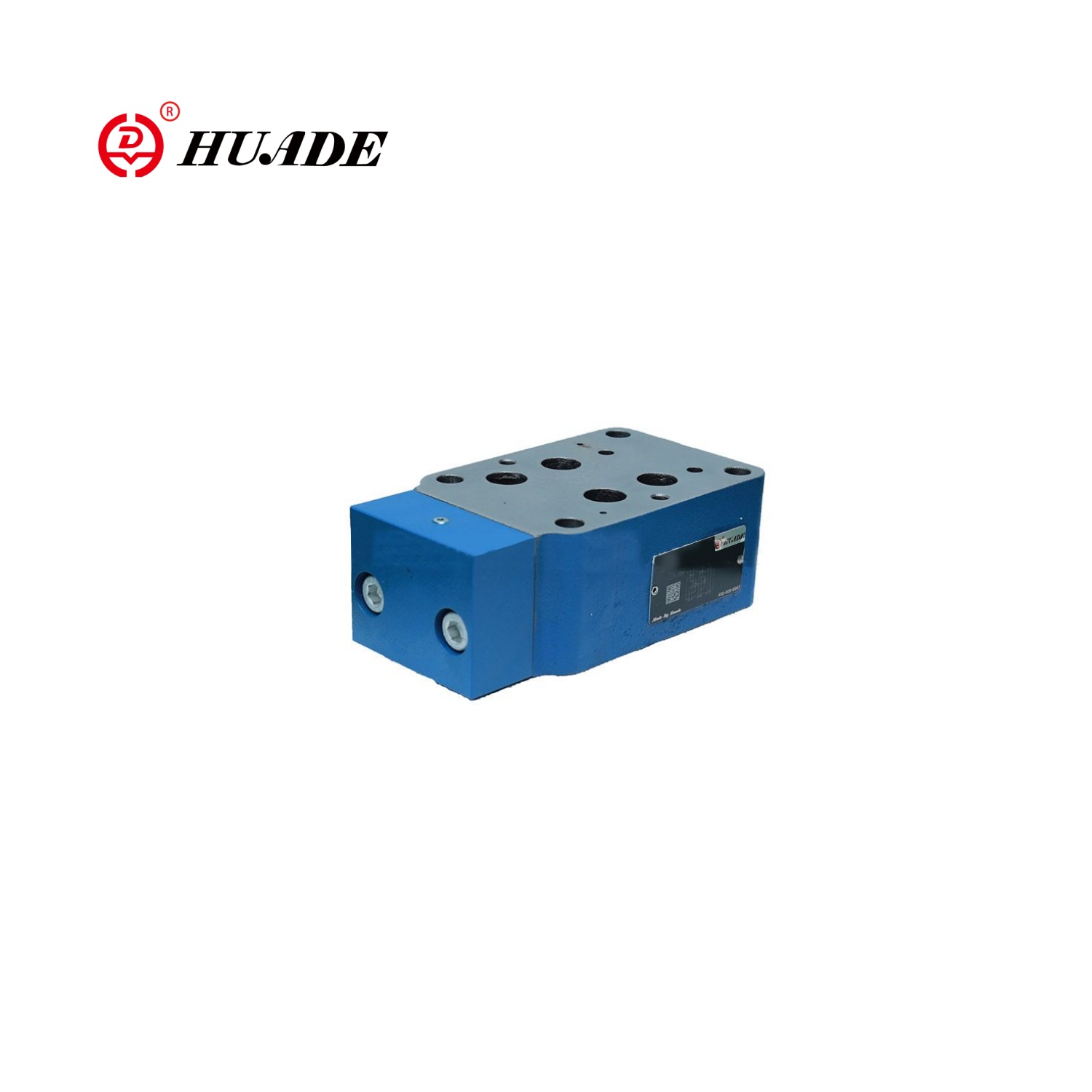

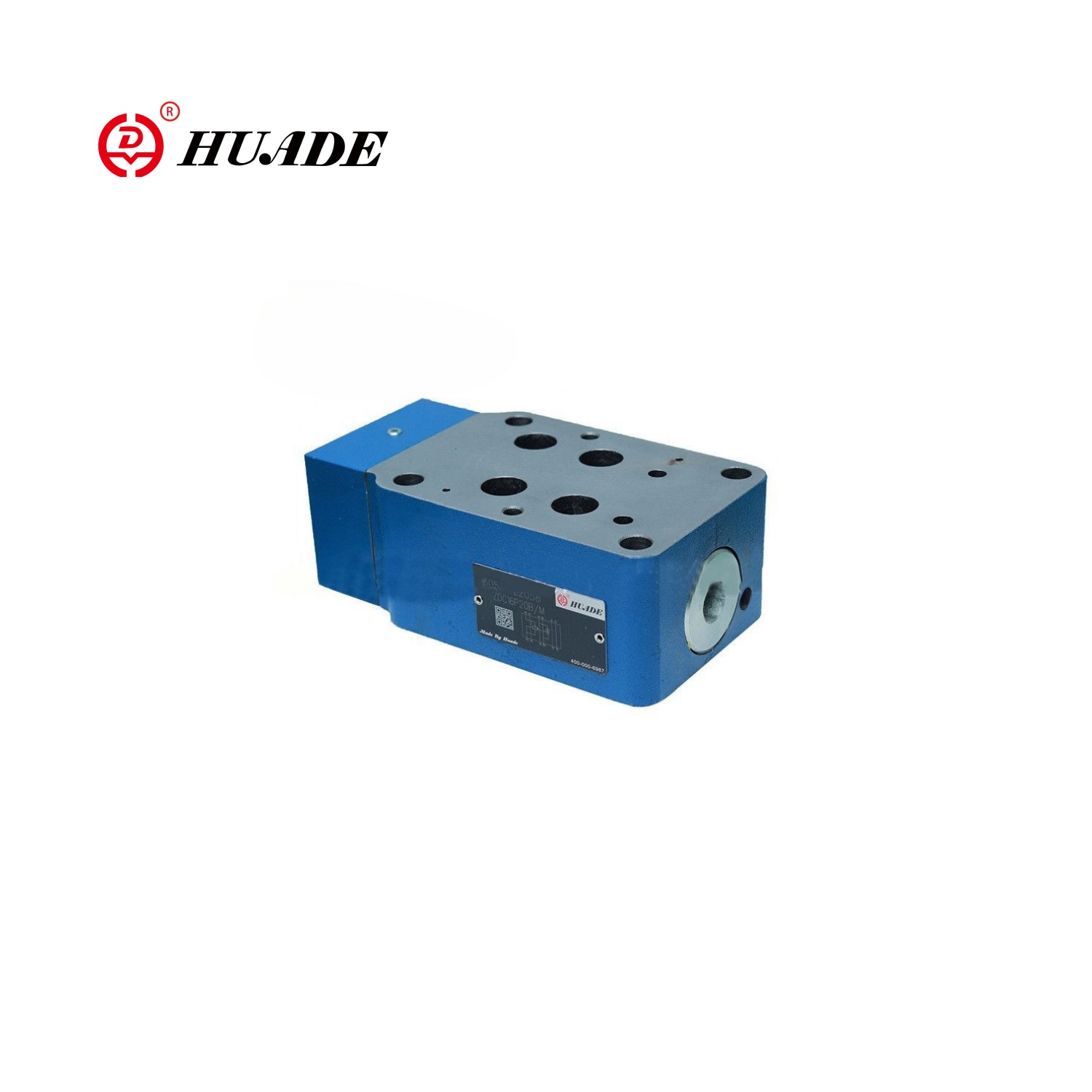

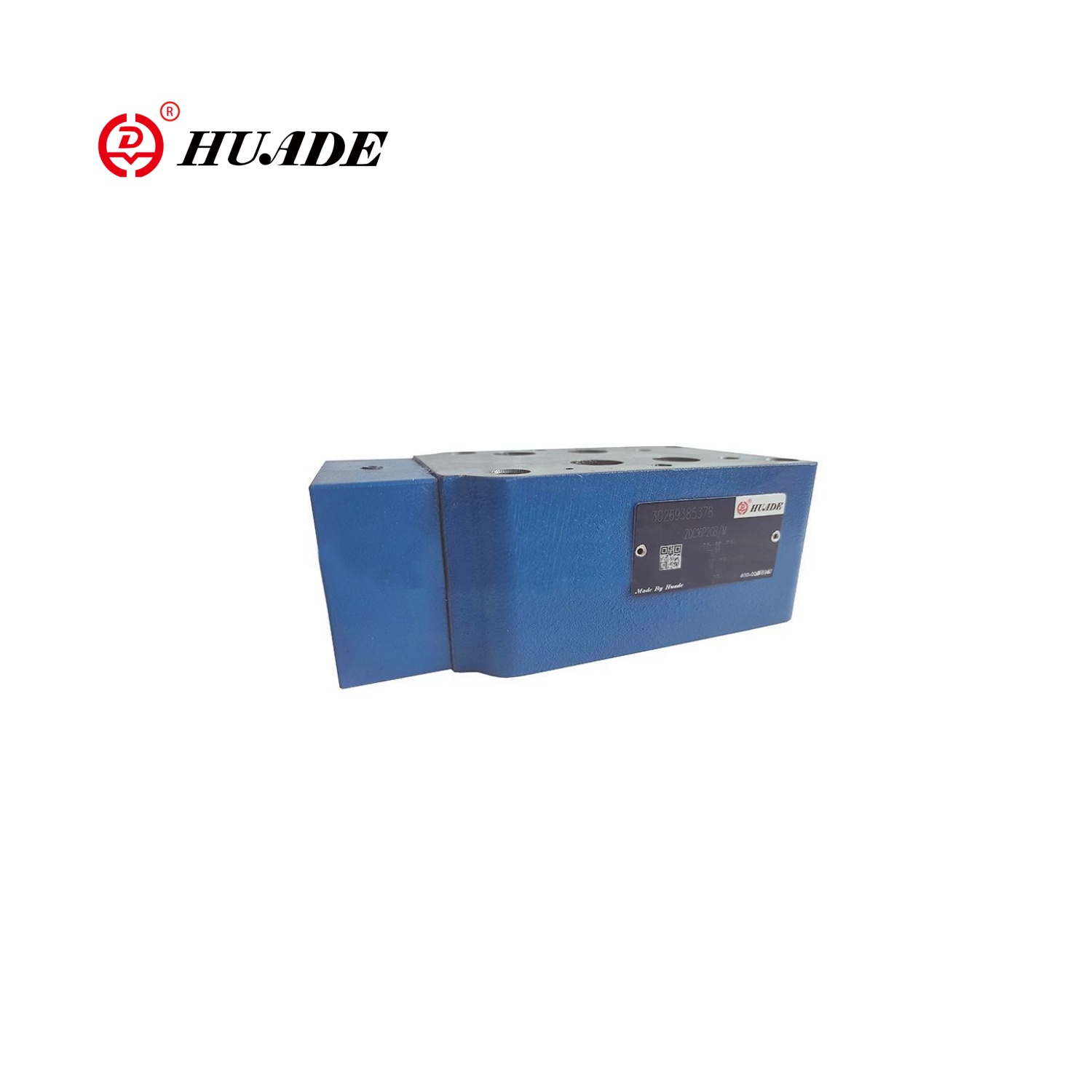

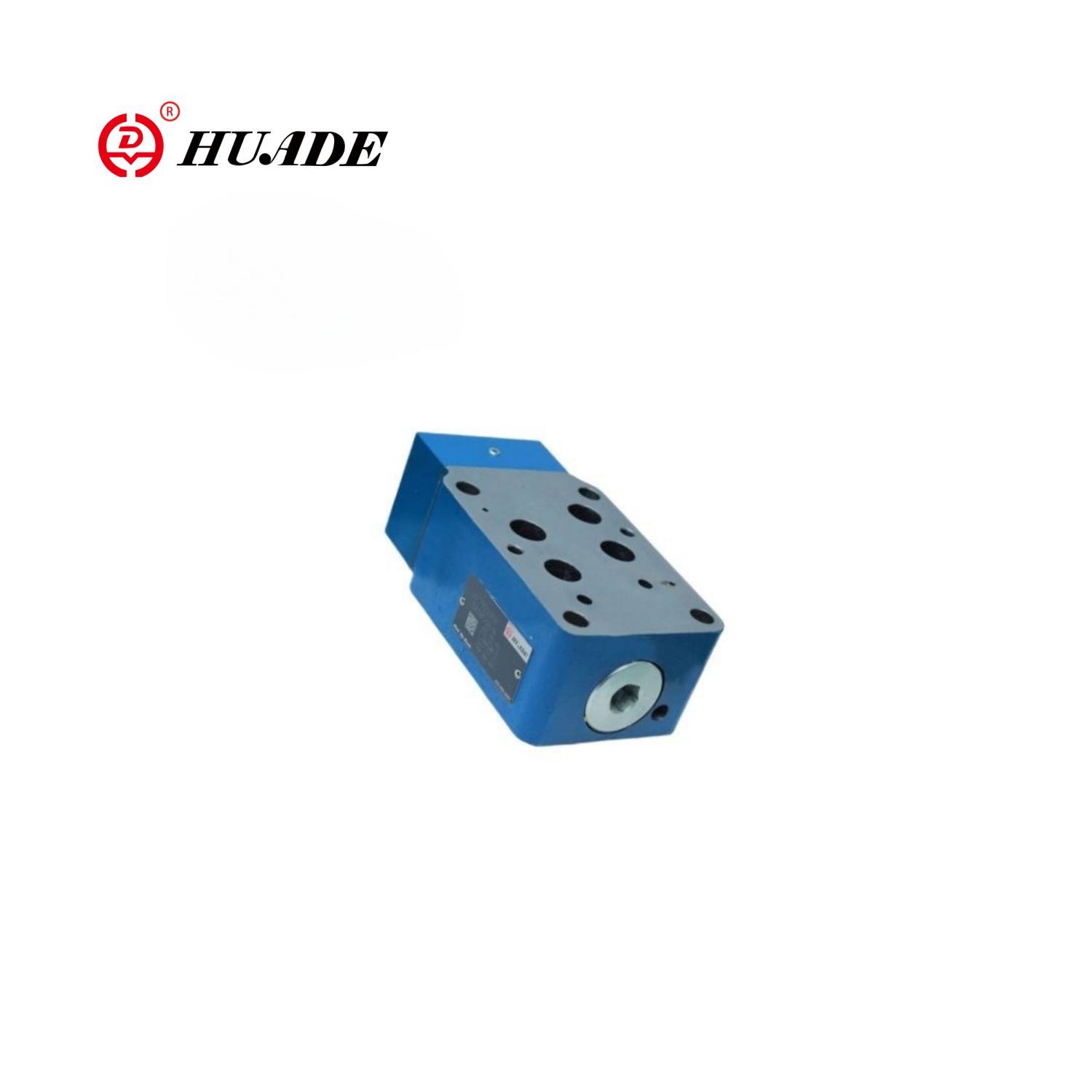

Meter-in nyomáskompenzátor ZDC

A szelep ZDC működési elve a fojtószelep és a nyomáskompenzáció mechanizmusán alapul. A Meter-in nyomáskompenzátor ZDC-t általában egy arányos irányú szelep WRZ-vel együtt használják az áramlás beállításához a fojtószelep nyílásának vezérlésével, miközben a nyomáskompenzátort használják a nyomáskülönbség megőrzéséhez a fojtószelep-port állandója előtt és után, ezáltal elérve a terhelési kompenzációt. Ez teszi a működtető sebességét, amelyet a terhelés változása nem érint, javítva a rendszer stabilitását és ellenőrzési pontosságát.

A Meter-in nyomáskompenzátor ZDC termékparamétere

Termékjellemző és a Meter-in nyomáskompenzátor ZDC alkalmazása

Jellemzők:

▶ Betöltési kompenzáció a P-portban A vagy P-B-tól B-ig egy beépített transzferszelepen keresztül

▶ 2-utas "P 'verzió

▶ A "P T" 3-utas verzió (NS10-25)

▶ Az áramlásszabályozás, ha egy arányos irányú szeleppel együtt dolgozik

Alkalmazás:

A Meter-in nyomáskompenzátor ZDC-t széles körben használják fémkohászati ​​gépekben, fémkohászati ​​gépekben, fémkohászati ​​gépekben.

A Meter-in nyomáskompenzátor ZDC funkciója és szakasza

A Meter-in nyomáskompenzátor ZDC szelepek közvetlen működtetett, 2 vagy háromirányú kialakítású méteres nyomású kompenzátorok.

Ezeket a terhelési kompenzációhoz használják a P. Channel P. méteres nyomáskompenzátorként.

Ezek a szelepek alapvetően a ház (1), a vezérlő orsó (2), a kompressziós rugó (3) rugó alátéttel (4) és a fedél (5) részéből állnak az integrált transzferszeleptel (6).

A kompressziós rugó (3) a kontroll orsó (2) nyitott helyzetben tartja a P1 -től P -ig, amikor a P1 - A1 vagy P1 - B1 nyomáskülönbség kevesebb, mint 1,0 MPa.

Ha a nyomáskülönbség meghaladja az 1.o MPa -t, akkor a (2) kontroll orsó balra mozog, amíg a nyomáskülönbség helyre nem áll.

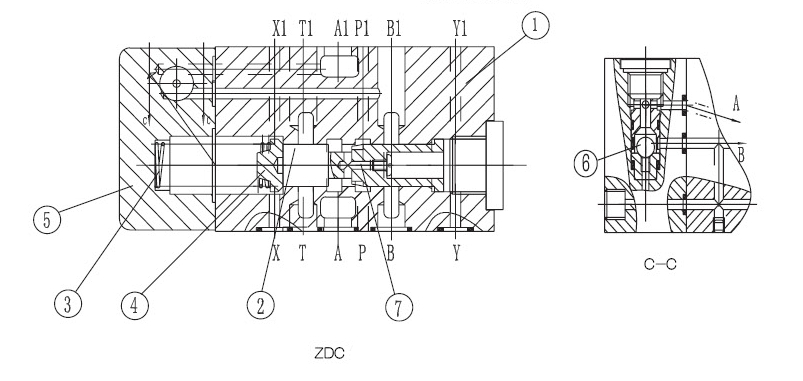

Felépítés Meter-in nyomáskompenzátor ZDC

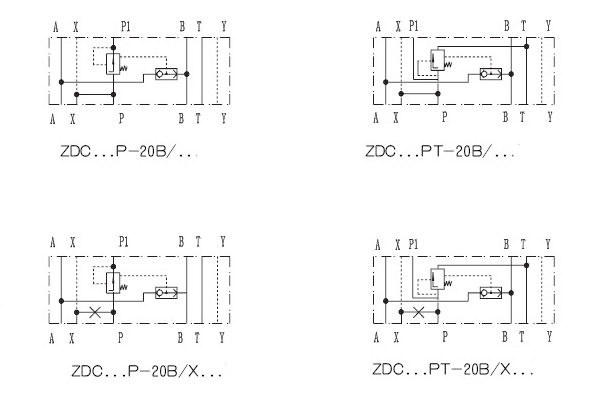

A Meter-in nyomáskompenzátor ZDC szimbólumai
