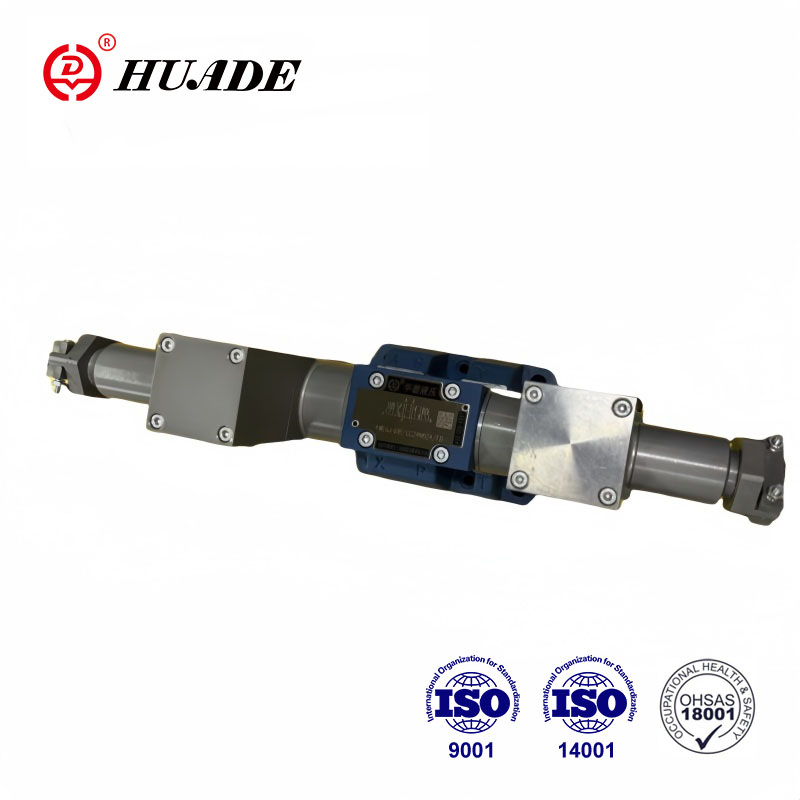

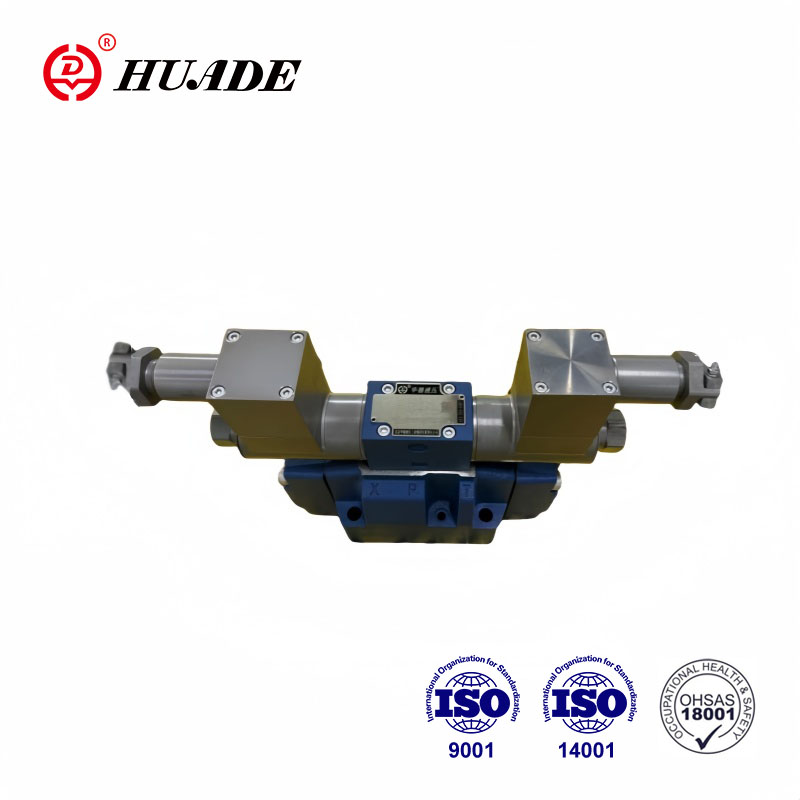

A Huade robbanásbiztos hidraulikus szelepei speciális tervezési és gyártási technológiát alkalmaznak, korrózióálló, kiváló minőségű anyagok felhasználásával. A WE10 sorozatú robbanásbiztos szelepeket széles körben használják robbanásveszélyes helyeken, például bányászatban, szén- és vegyiparban. A Huade egy megbízható nemzeti márka Kínában. A gyár fejlett gyártási technológiával és tesztelő berendezésekkel rendelkezik, és nagy figyelmet fordít a termékminőségre.
| Műszaki adatok | ||
| Rögzítési pozíció | Választható | |
| Környezeti hőmérséklet tartomány (℃) | -30 - +50 (NBR tömítés) | |
| -20-tól +50-ig (FKM pecsét) | ||
| Súly | Egyetlen mágnesszelep (kg) | 5.9 |
| Kettős mágnesszelepek (kg) | 8.9 | |
| Max.üzemi nyomás | P, A, B port (sáv) | 350 |
| T port (sáv) | 210 | |
| ha az üzemi nyomás meghaladja az engedélyezett értéket, az A és B orsó szimbólumnak T nyílást kell kialakítania a leeresztéshez | ||
| Max. áramlási sebesség (l/perc) | 120 | |
| Áramlási keresztmetszet (semleges helyzet kapcsolása) | V verzió (mm2) | 11 (A/B → T); 10,3 (P → A/B) |
| W verzió (mm2) | 2,5 (A/B→T) | |
| Q verzió (mm2) | 5,5 (A/B → T) | |
| Folyadék | Ásványi olaj NBR és FKM tömítésekhez | |
| Foszfát-észter FKM tömítéshez | ||
| Folyadék hőmérséklet tartomány (℃) | -30 - +80 (NBR tömítés) | |
| -20-tól +80-ig (FKM pecsét) | ||
| Viszkozitási tartomány mm2/s | 2,8 és 500 között | |
| A szennyezettség mértéke | A folyadékszennyezettség maximális megengedett mértéke: 9. osztály. NAS 1638 vagy 20/18/15, ISO4406 | |
| Elektromos adatok | ||
| Feszültség típusa | DC | |
| Rendelkezésre álló feszültség (V) | 12, 24, 36, 110 | |
| Feszültségtűrés (névleges feszültség) % | -15-től +10-ig | |
| Energiafogyasztás (W) | 35 | |
| Üzemi ciklus | Folyamatos | |
| Kapcsolt idő Megfelel az ISO 6403 szabványnak | BE (ms) | 45-től 60-ig |
| KI (ms) | 20-30 között | |
| Kapcsolt frekvencia (idő/óra) | 15000-ig | |
| Védelmi osztály a DIN 40050 szerint | IP65 | |
| Max. tekercs hőmérséklet (℃) | +150 | |
Jellemzők:
▶A közvetlenül működtetett típusú robbanásbiztos mágnesszelep működési iránytoló szelep alapkivitelben
▶DIN24 340 A típus a szerelési felületen ISO 4401
▶Nedves típusú egyenáramú robbanásvédelmi mágnesszelep
▶90°-ban elforgatható robbanásvédelmi mágnesszelep
▶A nyomásálló kamrát nem kell kinyitni a tekercs cseréjekor
Alkalmazás:
A WE típusú robbanásbiztos szelep a robbanásvédelmi mágnesszelep irányszelepe, amelyet az olajfolyadék indításának, leállításának és áramlási irányának vezérlésére használnak.
Az irányszabályozó szelepek házból (1), egy vagy két mágnesszelepből (2), a vezérlőorsóból (3) és egy vagy két visszatérő rugóból (4) állnak. Feszültségmentes állapotban a vezérlőorsót (3) a visszatérő rugók (4) segítségével semleges vagy kiindulási helyzetben tartják (kivéve az impulzusorsókat). A vezérlőorsót (3) a nedves csapos mágnesszelepek (2) működtetik.
A megfelelő működés biztosítása érdekében ügyelni kell arra, hogy a mágnesszelep nyomáskamra olajjal legyen feltöltve.
A vezérlőorsót (3) a mágnesszelep (2) és a tolórúd (5) a várt helyzetbe mozgatja, és
ez szabad áramlást biztosít P-ből A-ba és B-ből T-be vagy P-ből B-be és A-ból T-be.
Amikor a robbanásvédelmi mágnesszelep (2) ki van kapcsolva, a vezérlőszelep elem (3) megnyomódik
visszaállító rugóval (4) a kiindulási helyzetbe.
A WE10 robbanásbiztos mágnesszelep felépítése
Szimbólumok
