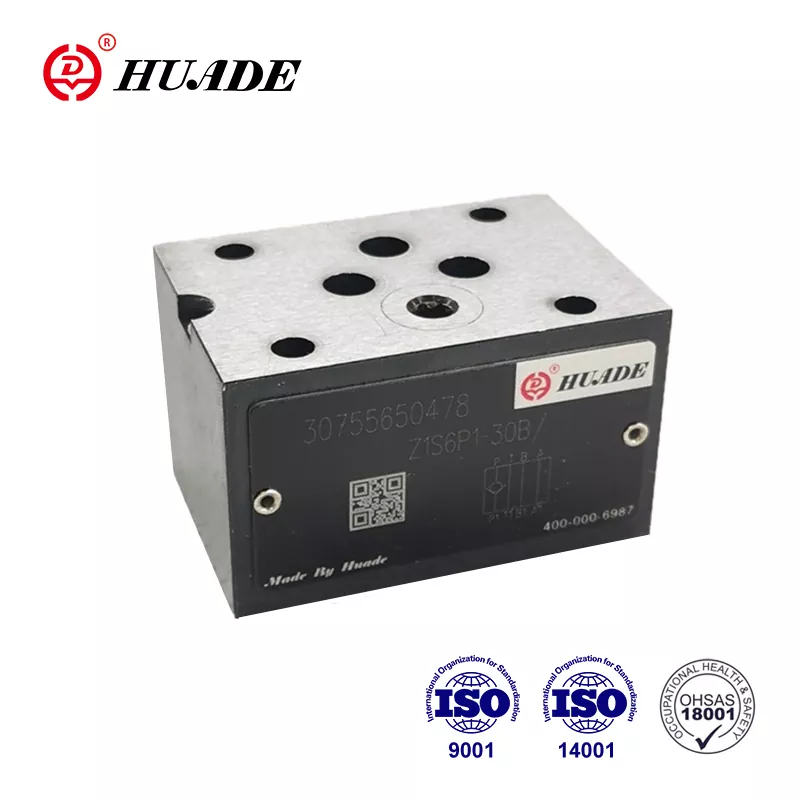

Visszacsapó szelep szendvicslemez Z1S

Kína vezető hidraulikus erőátviteli és vezérlési gyártójaként a Huade beépítette a Rexroth legmodernebb technológiáját. A Huade® Z1S visszacsapó szelep teljesen helyettesítheti a Rexroth által kínált Z1S sorozatot. Költséghatékony. A Huade megfelelt az ISO9001, ISO14001 és ISO45001 szabványoknak. A Huade® Z1S patronszelep megbízható teljesítményt nyújt. Ez egy régi nemzeti márka Kínában. Technológiájában fejlettebb és tartósabb, mint a sorozat hasonló termékei.

A Z1S visszacsapó szelep szendvicslemez termékparamétere

A Z1S visszacsapószelep szendvicslemez termékjellemzői és alkalmazása

Jellemzők:

▶ Szendvicspanel szelep függőleges egymásra rakható szerelvényekhez

▶ 8 különböző leválasztó funkció

Alkalmazás:

Ez a Z1S típusú visszacsapó szelepes szendvicspanel függőleges egymásra rakott beépítésre szolgál.

4. A Z1S visszacsapó szelep szendvicslemez funkciói, része, szimbólumai

A Z1S szelep egy közvetlen működtetésű visszacsapó szelep szendvicslemezes kivitelben. Egyirányú szivárgásmentes lezárásra szolgál, és ellenirányú szabad áramlást tesz lehetővé. Ez a szeleptípus fém tömítéssel rendelkezik a csap (3) és a ház (1) között. A Z1S típusú visszacsapó szelepek különösen alkalmasak 10,0 MPa feletti üzemi nyomás és 4 m/s feletti áramlási sebességű alkalmazásokhoz.

Figyelmeztetés a visszacsapó szelep szendvicspanelről Z1S

1. A folyadékot szűrni kell. A szűrő minimális finomsága 20 ㎛.

2. A tartálynak tömítettnek kell lennie, és légszűrőt kell felszerelni a levegőbemenetre.

3. A gyárból kilépő allemez nélküli termékek, ha szükség van rájuk, kérjük, külön rendelje meg.

4. A szeleprögzítő csavaroknak nagy intenzitásúnak kell lenniük (10.9 osztály). Kérjük, válassza ki és használja őket a mintakönyvben felsorolt ​​paraméterek szerint.

5. A szelephez kapcsolódó felület érdessége 0,8 legyen.

6. Az illesztődarab felületi kiképzése 0,01/100 mm legyen.
